Vista general del producto
SKU: VAL0019WV2FS150GBB
Válvula de mariposa doble brida 6" (150 mm). Cuerpo aluminio fundido GD-AS, disco acero al carbono, sello NBR. Silos, tolvas y transporte neumático.
La válvula de mariposa doble brida de 6" (150 mm) está diseñada para interceptar materiales a granel pulverulentos y granulares que descargan por gravedad o circulan por sistemas de transporte neumático. Se monta entre bridas estándar como elemento de cierre rápido.
El cuerpo está construido en aluminio fundido GD-AS, lo que aporta ligereza, robustez y bajo coste de mantenimiento. El disco de cierre en acero al carbono garantiza estanqueidad al polvo. El sello perimetral en NBR ofrece hermeticidad hasta 0.2 bar de presión de proceso, en un rango de temperatura de -10 a +100 °C.
La válvula se acciona habitualmente con un actuador externo: palanca manual, neumático de doble efecto o eléctrico, según los requisitos del proceso. La toma de fuerza estándar admite los actuadores comunes del mercado.
Aplicaciones típicas: salidas de silos y tolvas, descarga de contenedores, líneas de transporte neumático, sistemas de dosificación y plantas de manejo de materiales pulverulentos.
Ventajas clave:
| Diámetro | 150 mm (6") |
| Tipo de brida | Brida doble |
| Material del disco | Acero al carbono |
| Material del sello | NBR |
| Material del cuerpo | Aluminio GD-AS |
| Presión de operación | 0.2 bar max |
| Temperatura de operación | -10°C a 100°C |
| G | 35 mm |
| S | 40 mm |
| T | 80 mm |
| U | M12 |
| V | 50 mm |
| Z | M10 |
| F2 | 77 mm |
| Peso | 5.0 kg |
| Ø D | 163 mm |
| Ø R | 228 mm |
| Ø C (Brida) | 228 mm |
| α (Ángulo) | 22°30' |
| Ø B (Cuerpo) | 200 mm |
| Ø H (DIN 5482) | 22 x 19 |
| E (Altura total) | 290 mm |
| N (Perforaciones) | 4 x Ø14 |
| Ø A (Paso libre) | 150 mm |
| P (Muescas externas) | 4 x Ø20 |
Es ideal para materiales a granel pulverulentos, granulares o en polvo como cemento, harinas, granos, plásticos, pellets, áridos finos y similares. La hermeticidad al polvo del sello NBR evita escapes durante el accionamiento.
En la versión brida-cuello el cuerpo se atornilla a una sola brida del proceso (típicamente la salida de un silo). En doble brida, el cuerpo se intercala entre dos bridas, lo que facilita su sustitución y desmontaje en línea.
La válvula admite hasta 0.2 bar de presión máxima. Es una válvula de cierre/apertura, no apta para regulación fina de caudal ni servicio bajo presión continua elevada.
Sí. La válvula se entrega sin actuador. Se debe seleccionar el actuador según el proceso: palanca manual para operación esporádica, actuador neumático de doble efecto para integración con PLC, o actuador eléctrico para control remoto.
El rango de temperatura del proceso es de -10 °C a +100 °C, limitado por el material del sello NBR. Para temperaturas mayores se ofrecen otros sellos bajo pedido.
Sí. La válvula se diseña para acoplarse a bridas estándar DIN/ANSI de 150 mm (6"). Verificar el patrón de pernos y diámetro de paso libre en la hoja técnica antes de la instalación.
Válvula de mariposa brida-cuello 10" (250 mm). Cuerpo aluminio fundido GD-AS, disco acero al carbono, sello NBR. Silos, tolvas y transporte neumático.
Válvula de mariposa wafer brida simple 8" (200 mm). Cuerpo aluminio fundido, disco acero recubierto en EPDM, sello EPDM. Silos, tolvas y transporte neumático.
Válvula de mariposa wafer doble brida 16" (400 mm). Cuerpo aluminio fundido, disco acero recubierto en EPDM, sello EPDM. Silos, tolvas y transporte neumático.

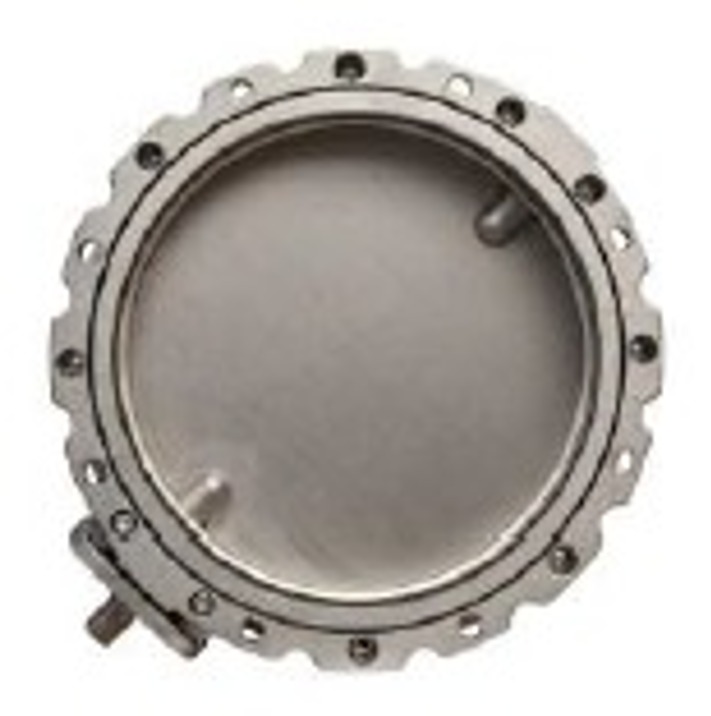

Válvula de mariposa doble brida 12" (300 mm). Cuerpo aluminio fundido GD-AS, disco acero al carbono, sello NBR. Silos, tolvas y transporte neumático.
