Válvula de guillotina de bajo perfil con boca cuadrada 10" (250 mm)

El cierre es polvo-estanco gracias al sello de polímero SINT AL autocargante que actúa sobre toda la superficie de la cuchilla deslizante. El diseño no requiere juntas adicionales para acoplar con las bridas. La válvula está certificada para aplicaciones gravitacionales; la presión diferencial máxima es 0 bar (no apta para sistemas presurizados).

En la versión alimentaria (versión F) los elementos en contacto con el material son: cuchilla de acero inoxidable AISI 304, soporte de cuchilla en polímero inerte y sello SINT AL certificado según EC 1935/2004 y FDA. El cuerpo (semicuerpos de aluminio) no entra en contacto directo con el producto.

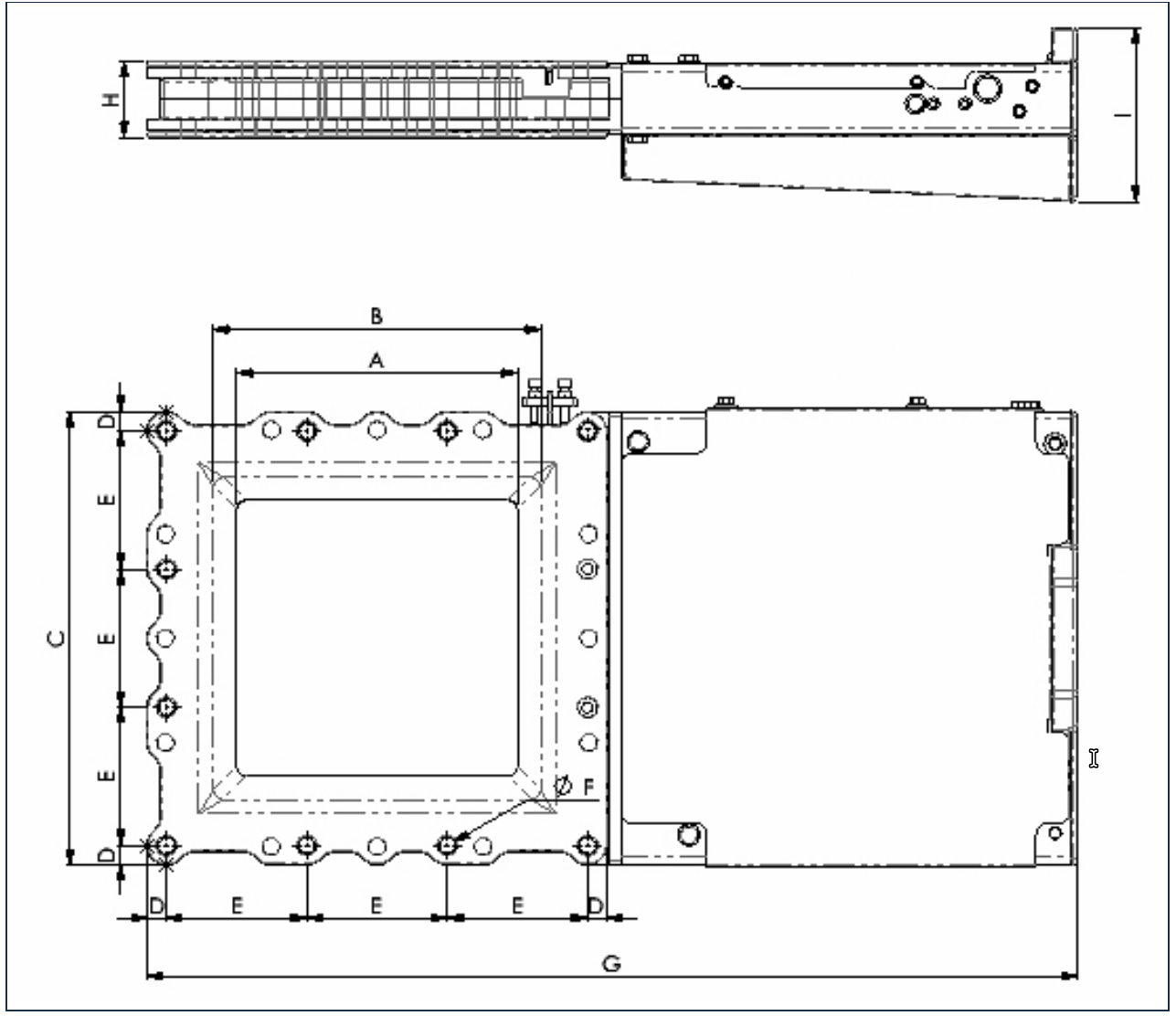

La válvula es compatible con bridas WAM estándar y con bridas CEMA estándar. Para DN 250 en versión CEMA, el patrón tiene 20 agujeros de 10.08 mm con paso de 109.5 mm. Para montaje en modo sandwich (entre bridas superior e inferior) se recomienda usar suficientes tornillos o espárragos para garantizar la fijación; los tornillos internos solo sirven como seguro anti-caída.

Existen tres actuadores disponibles: manual por volante de rueda (CMGA), neumático lineal (CPL080 para DN 250–300) y electromecánico por moto-reductor (CRGA). Los tres son intercambiables entre sí en campo sin modificar la válvula. Para accionamiento electromecánico es obligatorio instalar el sistema de señalización de posición (KXS o LSM). Los actuadores se suministran por separado.

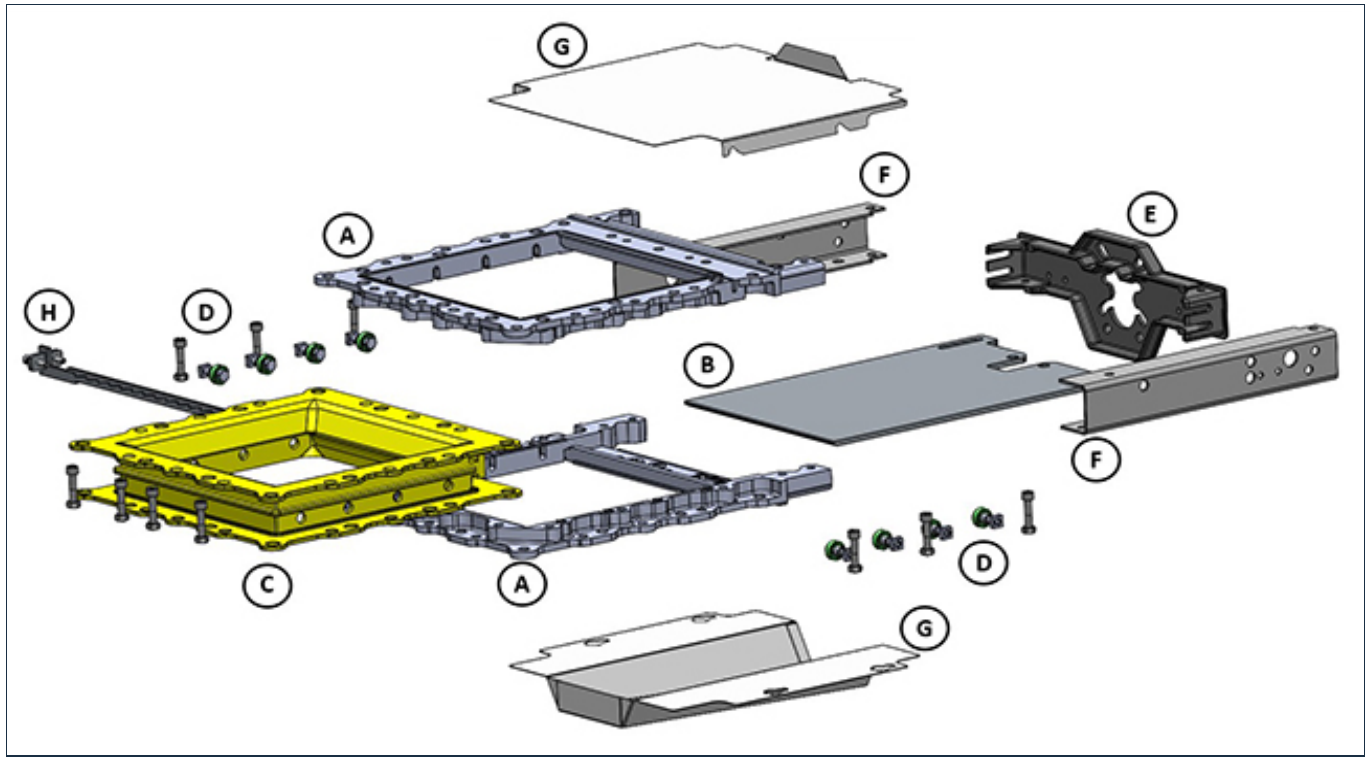

El sello SINT AL incorpora un sistema de compensación de desgaste automático (live-loaded seal) que extiende considerablemente su vida útil frente a sellos convencionales. Cuando el ajuste ya no es suficiente, el sello se reemplaza sin desmontar la válvula completamente: basta con retirar los paneles laterales, extraer la cuchilla y sustituir el polímero. No se requieren herramientas especiales ni reajuste de juntas.

Sí, en su versión VIGXQ. La versión ATEX cumple la Directiva 94/9/EC para grupo II, categoría 1/2D, clase de polvo hasta St2, Ex h IIIC T135C Da/Db. Está certificada para Zona 20 interna (presencia continua de polvo explosivo) y Zona 21 externa. Para ambientes de alimentación estándar sin riesgo ATEX, la versión estándar (versión F) es suficiente.
