Vista general del producto
SKU: VAL0022WVIGC0250F
Válvula de guillotina con boca circular de 10" grado alimenticio
La válvula de guillotina modelo WVIG de diseño compacto se compone de dos mitades moldeadas bajo presión utilizando una aleación de aluminio, junto con una hoja deslizante de acero al carbono o inoxidable, y un armazón del mismo material. Incorpora una junta de elastómero hecha de polímero que mejora significativamente la resistencia a la abrasión en comparación con las válvulas convencionales.
Esta válvula incluye un mecanismo para el ajuste de la junta, asegurando una larga vida útil y resistencia al desgaste, además de un sellado perfecto a lo largo de la superficie de contacto. No necesita juntas adicionales para acoplarse a las bridas.

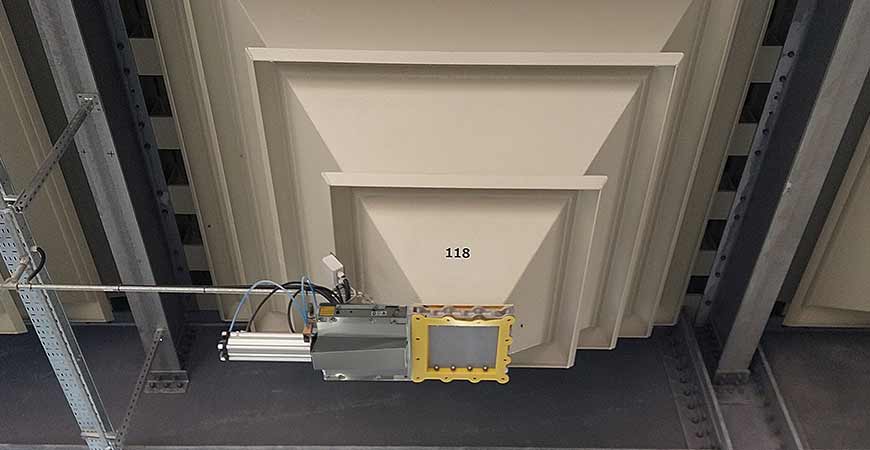

Existe una versión especial para la industria alimenticia que dispone de hoja y estructura en acero inoxidable, además de una junta aprobada por la FDA para uso alimentario. La válvula guillotina WVIG de bajo perfil es ideal para manejar materiales en polvo o granulados almacenados en silos o depósitos.
Características principales
| Tipo de Brida | Brida Doble |
| Material del Sello | Empaque EN Sint Al, Polímero de Grado Alimenticio |
| Material del Cuerpo | Aluminio |
| Patrón de Barrenos | 20 de 12.5 mm de Diámetro |
| Certificado Alimenticio | FDA Appproved |
| Material de la Cuchilla | Acero Inoxidable AISI 316l |

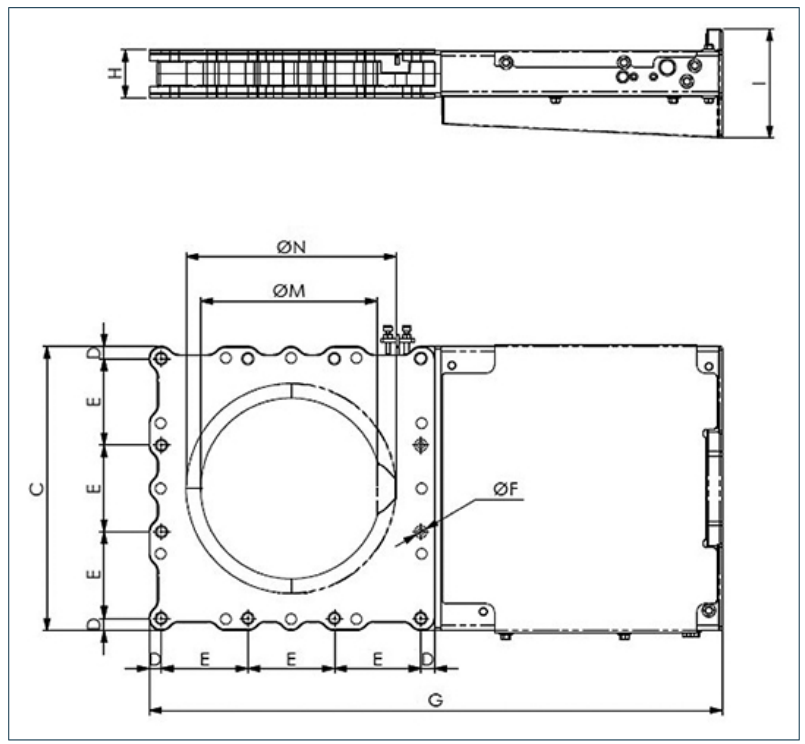

| C | 361 mm |
| D | 15.5 mm |
| E | 110 mm |
| G | 725 mm |
| H | 61 mm |
| I | 139 mm |
| ØA | 230 mm |
| ØB | 267 mm |
| Peso | 14 kg |
| VIGC | 250 mm |
| Ø F | 12.5 mm |
| N° E | 3 |
| SCREWS | M10 |
La guillotina utiliza una cuchilla plana que se desplaza linealmente entre dos sedes para cortar el flujo del material. Es preferible cuando el producto contiene granulometrías heterogéneas o requiere un cierre "a través" del paso completo, donde el disco rotatorio de una mariposa generaría obstrucción o desgaste.
Los materiales en contacto con el producto (cuchilla en INOX 316L y sellos certificados) cumplen requisitos sanitarios para industria alimentaria. La superficie interior es pulida y sin retenciones donde se acumule producto, facilitando la limpieza CIP.
El paso libre coincide con el diámetro nominal de 250 mm (10"), garantizando flujo sin estrangulamientos. La boca circular se acopla directamente a tuberías estándar sin necesidad de adaptadores cónicos.
Sí. La válvula se suministra sin accionamiento. Se selecciona según el proceso: volante manual para operación puntual, actuador neumático para integración con automatismos o actuador eléctrico para control remoto desde PLC/SCADA.
Es una válvula de cierre apta para procesos atmosféricos o de baja presión positiva (≤ 0.5 bar). No está diseñada para regular caudal ni para presiones diferenciales elevadas.
Sólidos a granel, polvos finos, granulados, productos higroscópicos y materias primas alimentarias como harinas, azúcares, sales, gránulos plásticos certificados o aditivos en polvo. Para abrasivos pesados consultar configuración específica.
