¿Para qué tamaños de válvula de guillotina sirve este actuador manual?

Está diseñado para válvulas de guillotina con paso de 150 a 400 mm. El acoplamiento estriado DIN 5482 y el husillo TPN 25×5 son compatibles con la mayoría de slide valves industriales del rango medio que utilizan este estándar de eje.

¿Necesita aire comprimido o energía eléctrica para funcionar?

No. El actuador es 100 % mecánico: el operador gira el volante (Ø 200 mm) y el husillo roscado convierte el giro en movimiento lineal de la cuchilla. Es la opción adecuada cuando no se dispone de instalación neumática o eléctrica, o cuando la frecuencia de operación no justifica un actuador automático.

¿Puedo montarlo en una válvula de guillotina ya instalada?

Sí, siempre que el eje de la válvula tenga acoplamiento estriado DIN 5482, que es el estándar mecánico para slide valves industriales. El actuador se coloca sobre el cuello de la válvula y se fija con tornillos al cuerpo. No requiere modificaciones en la línea de proceso.

¿Qué peso y dimensiones tiene el actuador?

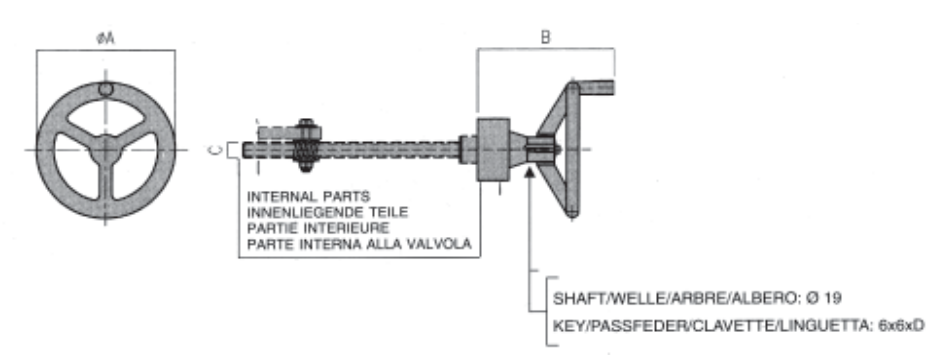

El conjunto pesa 4 kg y mide Ø 200 mm de volante por 165 mm de cuerpo. La altura total depende del recorrido del husillo, que es proporcional al paso de la válvula a accionar.

Vista general del producto

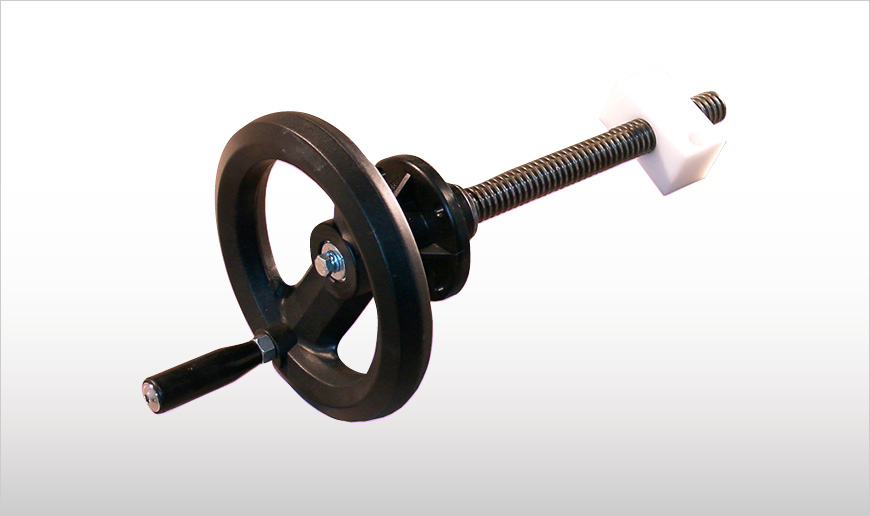

Actuador manual para válvula de guillotina tamaño 300 mm

Name: Actuador manual para válvula de guillotina tamaño 300 mm
Brand: SISTEQ
SKU: VAL0014WCMG0300I
Price: 4263.00 MXN
Availability: InStock

SKU: VAL0014WCMG0300I

Actuador manual con volante para válvulas de guillotina de 300 mm. Eje estriado DIN 5482, husillo TPN 25×5. Accionamiento independiente sin aire ni electricidad.

$4,263.00 MXN + IVA

Cantidad:

unidades disponibles

+52 222 373 3576

Información rápida

SKU: VAL0014WCMG0300I

Categoría: VÁLVULAS DE PASO

Descripción detallada

El actuador manual con volante VAL0014 permite la apertura y cierre manual de válvulas de guillotina de 300 mm en aplicaciones industriales. Acopla directamente sobre la compuerta deslizante mediante eje estriado DIN 5482, ofreciendo operación segura y precisa sin necesidad de aire comprimido ni alimentación eléctrica.

El conjunto incluye husillo roscado TPN 25×5 conforme a la norma UNIM 124 que transforma el giro del volante en desplazamiento lineal de la cuchilla. La construcción robusta del volante (Ø 200 mm) y de los componentes mecánicos asegura una vida útil prolongada incluso en ciclos repetidos.

Compatible como complemento de válvulas de guillotina cuadradas y circulares con paso entre 150 mm y 400 mm. Peso 4 kg y dimensiones compactas Ø 200 × 165 mm que facilitan su integración en cuadros de mando manuales y plataformas de mantenimiento.

Recomendado para plantas de cemento, silos de cereal, biogás y digestión anaerobia, cogeneración, tratamiento de aguas residuales y procesos de reciclaje donde se prioriza la independencia de servicios eléctricos o neumáticos. Intercambiable mecánicamente con la misma serie para simplificar refacciones en plantas con varios tamaños de válvula.
