SKU: MAS0014HYFPB30
Sistema hidraulico de flexion a 4 puntos de 30 kN con camara ambiental, frecuencia hasta 25 Hz, 16 canales de medicion y control por esfuerzo o deformacion para ensayos de fatiga de mezcla asfaltica.

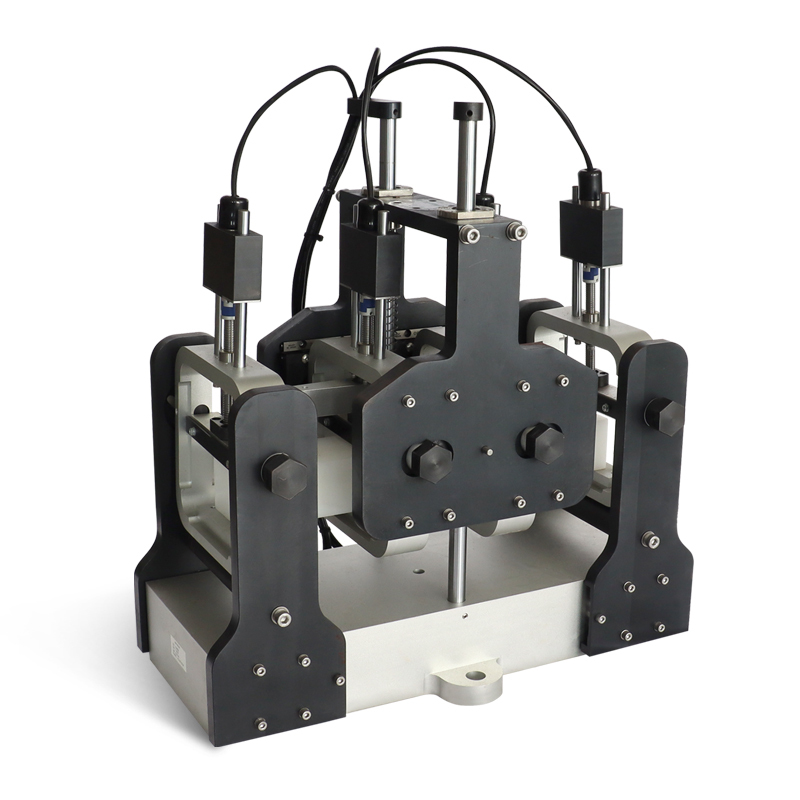

Sistema de ensayo de fatiga a flexion en 4 puntos disenado para la caracterizacion del comportamiento a la fatiga de vigas de mezcla asfaltica. La configuración de 4 puntos garantiza un momento de flexion uniforme en la zona central del especimen, donde se producen las fisuras de fatiga.
El actuador hidraulico de 30 kN con traccion de 25 kN permite aplicar cargas tanto de compresion como de traccion, cubriendo el modo de carga real de las capas asfalticas bajo el trafico. La frecuencia de ensayo es ajustable hasta 25 Hz, permitiendo realizar ensayos acelerados de fatiga en tiempos razonables.
El sistema de 4 ejes con 13 canales de medición y conversion A/D de 16 bits garantiza la captura precisa de todas las variables del ensayo. El chip transponder en los fixtures identifica automaticamente los accesorios instalados, evitando configuraciónes incorrectas.

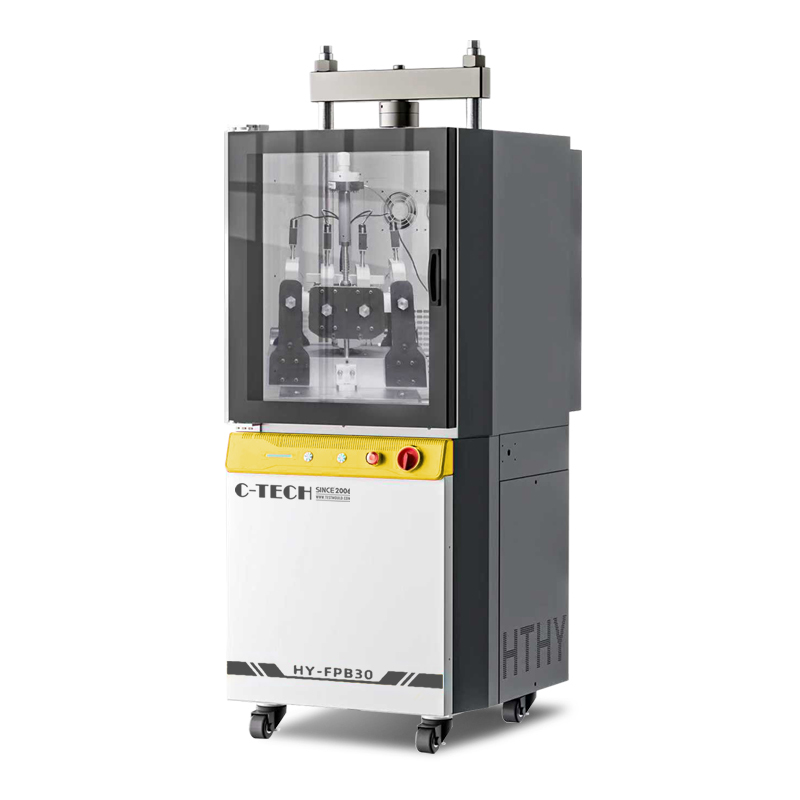

La camara ambiental incluida con ventana de observacion permite realizar los ensayos a diferentes temperaturas, reproduciendo las condiciones termicas de campo. El servo motor hidraulico garantiza precisión en el control de carga y desplazamiento. Las formas de onda de carga son personalizables (sinusoidal, cuadrada, triangular, etc.).
Incluye:

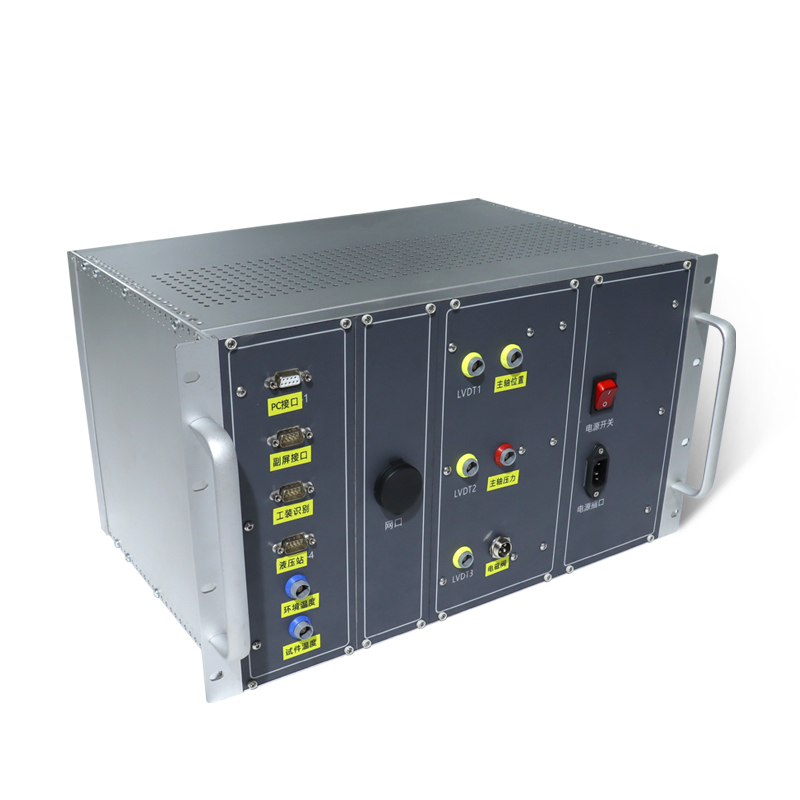

El controlador de adquisición de datos opera en 4 ejes y 13 canales, controlando los 4 actuadores y adquiriendo señales de 13 sensores simultáneamente. Utiliza conversión AD de 16 bits con sobremuestreo 8x para máxima precisión. Los fixtures de ensayo incorporan chip transponder para identificación automática.

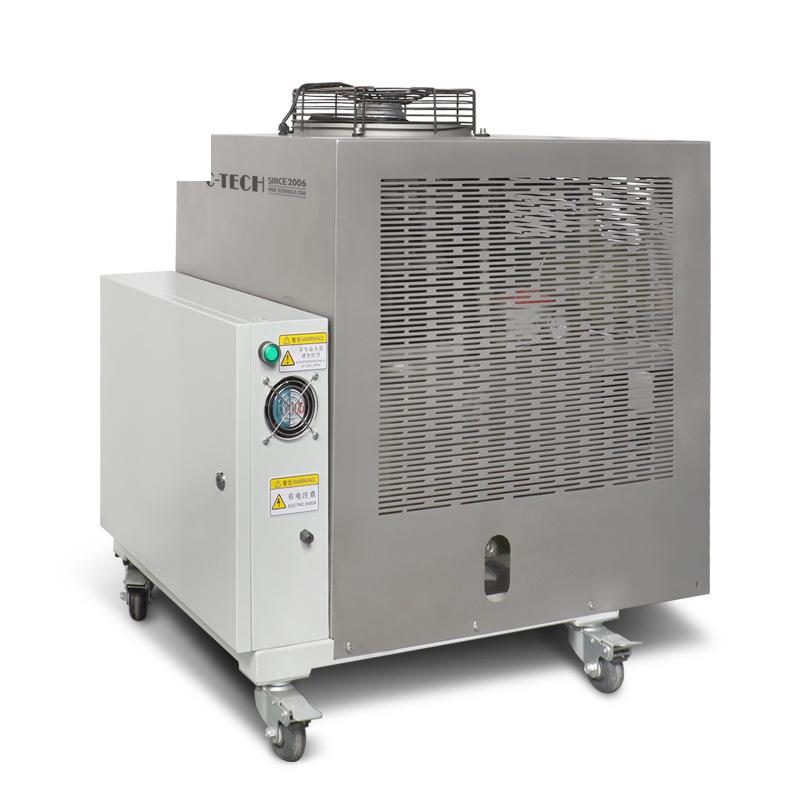

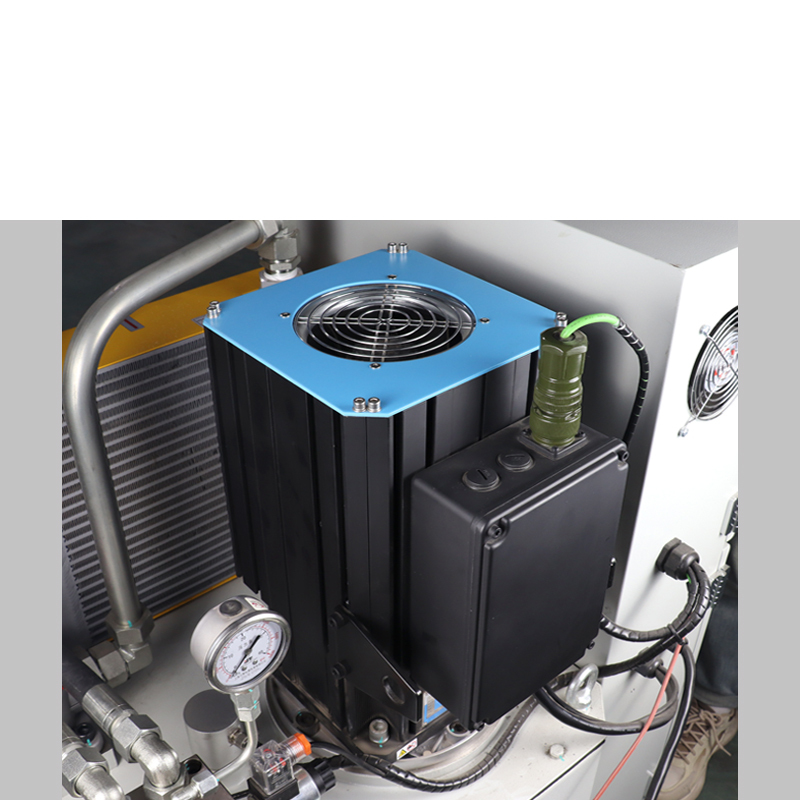

La unidad hidráulica servo-controlada permite ajuste preciso de torque y velocidad. El tanque de aceite incluye calentamiento para precalentado en condiciones de baja temperatura, con sensor integrado de temperatura de aceite (rango ideal 40-60 °C) y sensor de nivel de líquido con alarma de bajo nivel.
Formas de onda disponibles: senoidal, cuadrada, triangular y personalizada. Frecuencia de control dinámico hasta 25 Hz.
