Vista general del producto
SKU: VLR0011
Válvula rotativa con revestimiento cromado interior, brida 200x200 mm, 30 rpm, 0.75 kW. Caudal 9.7 m³/h. Diseñada para materiales de alta abrasión.
Válvula rotativa con cuerpo de hierro fundido y revestimiento interior de cromo duro, rotor de hierro fundido de 220 mm y 8 álabes rectos. A 5.4 litros por revolución y 30 rpm nominales entrega 9.7 m³/h, dimensionada para descarga de materiales abrasivos en silos medianos y líneas compactas donde los álabes y paredes sufren desgaste acelerado.
El cromado interior extiende la vida útil de la cámara entre 3 y 5 veces frente a la versión estándar en fundición de acero sin recubrimiento. Motorreductor de 0.75 kW (1 HP) a 460 V 60 Hz con transmisión directa por tornillo sin fin y pintura exterior RAL 7001. Es la opción más económica que la RV-10 cromada para líneas donde el caudal requerido no supera 10 m³/h.
A 30 rpm el material cae en 8 pulsos por vuelta, compatible con balanzas de flujo de caudal medio y transporte neumático de 4 pulgadas. Con llenado típico del 80% el caudal efectivo ronda 8 m³/h, específicamente pensado para cenizas volantes de caldera, arenas silíceas finas, clinker molido, pigmentos minerales abrasivos y polvos refractarios en procesos continuos a -20/+40 °C.
El revestimiento cromado protege tanto cuerpo como rotor manteniendo la tolerancia de fuga de aire dentro de especificación. Cuando el cromado se desgaste en uso intensivo la cámara puede recromarse sin reemplazar la válvula completa. Para caudales mayores de 10 m³/h existe la versión RV-10 (VLR0010) con la misma protección cromada en brida 250x250 mm.
| 1 | Cuerpo válvula |
| 2 | Rotor |
| 3 | Árbol |
| 4 | Cubierta |
| 5 | Reductor |
| 6 | Motor |
| RPM | 30 |
| Motor | 0.75 kW (1.0 HP) 460V 60 Hz |
| Rotor | Hierro fundido |
| Cuerpo | Hierro fundido con cromado interior |
| Acabado | RAL 7001 |
| Alveolos | Rectos |
| Cubierta | Hierro fundido |
| Capacidad | 5.4 l por RPM |
| Transmisión | Directa con reductor de tornillo sin fin |
| Boca de salida | 200 x 200 mm |
| Boca de entrada | 200 x 200 mm |
| Capacidad máxima | hasta 9.7 m³/h |
| Diámetro del rotor | 220 mm |
| Número de alveolos | 8 |
| Temperatura de trabajo | -20ºC a 40ºC |
Revestimiento interior en cromo para manejo de productos con alta abrasividad

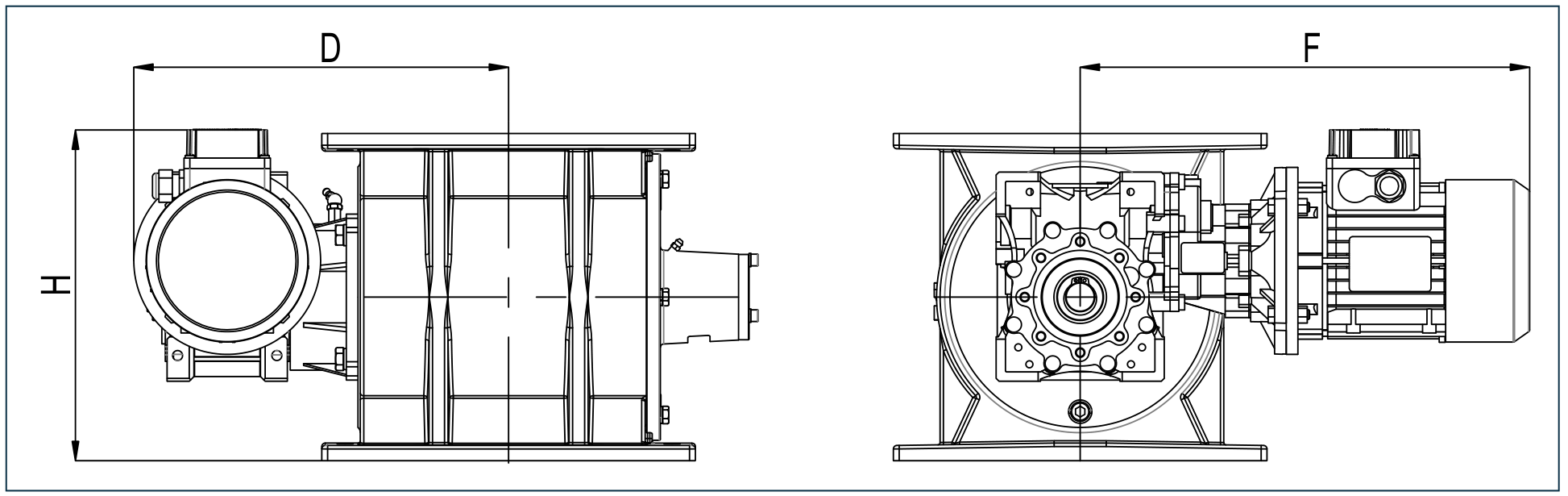

| D | 330 mm |
| F | 400 mm |
| H (RV) | 300 mm |
| H (RVR) | 320 mm |
| Peso aproximado | 75 kg |
| A | 320 mm |
| B | 200 mm |
| C | 280 mm |
| D | 12.5 mm |
Cuando el caudal requerido es inferior a 10 m³/h y el silo/proceso es compacto. La versión RV-05 cromada ocupa menos espacio, consume menos energía y es más económica que la RV-10 (VLR0010) manteniendo la misma protección cromada.
Arena silícea fina, cenizas volantes, clinker molido, alúmina calcinada, pigmentos minerales abrasivos, carburo de silicio fino y polvos refractarios secos no corrosivos.
Entre 3 y 5 veces la vida útil de un cuerpo en fundición sin recubrimiento. En servicio continuo con ceniza volante o arena silícea la cámara suele mantener estanqueidad por 12 a 24 meses antes de requerir recromado.
5.4 l/rev × 30 rpm = 9.7 m³/h teórico. Con llenado del 80% el caudal efectivo en materiales abrasivos ronda 7.5-8 m³/h.
Sí. Cuando el cromado interior se desgaste en las zonas críticas la cámara se puede recromar sin sustituir la válvula completa, alargando la vida útil total del equipo más allá de 5 años en condiciones severas.
Inspección visual del cromado cada 500 horas en servicio abrasivo severo. Lubricación del reductor cada 2000 horas con aceite sintético ISO 220. Verificar la tolerancia de fuga al cambiar de material para decidir si es necesario recromar.
