Válvula de guillotina cuadrada 18" (500 mm) acero carbono, neumática

No. El precio corresponde al cuerpo de la válvula con su cuchilla y sellos. El actuador neumático lineal se cotiza por separado, igual que los actuadores manuales (volante) o eléctricos. Esto permite elegir el accionamiento más adecuado al proceso y aprovechar actuadores ya disponibles en planta. Consulte la cotización completa con el actuador que requiera.

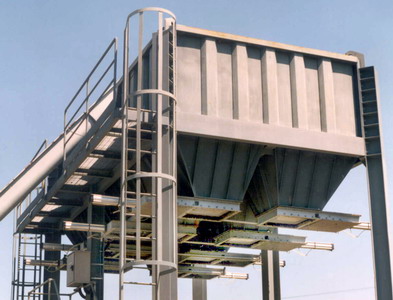

La válvula de 500×500 mm está diseñada para corte de flujo gravitacional de materiales a granel de alta capacidad: granos, harinas, pellets, polvos industriales, arena, grava, clinker y materiales similares en silos, tolvas de pesaje, transportadores de tornillo y mangas de carga. No está indicada para fluidos líquidos ni para sistemas de presión positiva.

La versión P incorpora un actuador neumático lineal que requiere aire comprimido para operar; la apertura y cierre se controlan mediante electroválvula y son rápidos. La versión V está preparada para motor eléctrico de engranajes, con un tiempo de apertura completa de 37.5 segundos; se usa cuando no hay disponibilidad de aire comprimido o se necesita control de posición preciso. Ambas versiones comparten el mismo cuerpo de válvula con eje DIN 5482 intercambiable.

Con la cuchilla completamente abierta, la longitud total del conjunto es de 1300 mm (dimensión G). El cuerpo mide 525 mm de ancho (B), 133 mm de alto (H) y 653 mm de largo en posición cerrada (C). Hay que reservar espacio adicional para el actuador neumático o el moto-reductor según la versión seleccionada.

El tiempo de apertura con actuador neumático depende de la presión de aire disponible y del caudal del circuito neumático, por lo que varía según la instalación. El dato de 37.5 s corresponde a la versión con motor eléctrico de engranajes. Para la versión neumática, consulte las especificaciones del actuador lineal CPL que se suministra como accesorio.

Los puntos de mantenimiento periódico son los rodamientos de la cuchilla y los sellos laterales. El eje deflector de entrada reduce la entrada de material hacia esas zonas, prolongando los intervalos de servicio. La revisión recomendada es anual en condiciones normales, o semestral con materiales abrasivos finos. El número reducido de componentes facilita el acceso sin desmontaje completo del equipo.

Sí. El eje de accionamiento con perfil DIN 5482 (28×25 mm) permite montar actuador neumático lineal, volante manual o motor eléctrico de engranajes sin ninguna modificación al cuerpo de la válvula. Esto permite adaptar el accionamiento a cambios en el proceso sin reemplazar la válvula completa.
