Vista general del producto
SKU: SID0006WES2190611
Transportador tubular cerrado servicio pesado de 8" Ø, 6 m, motor 11 kW. Caudal hasta 80 t/h de cemento. Inclinación hasta 30°. Acabado antiestático 80 µm.

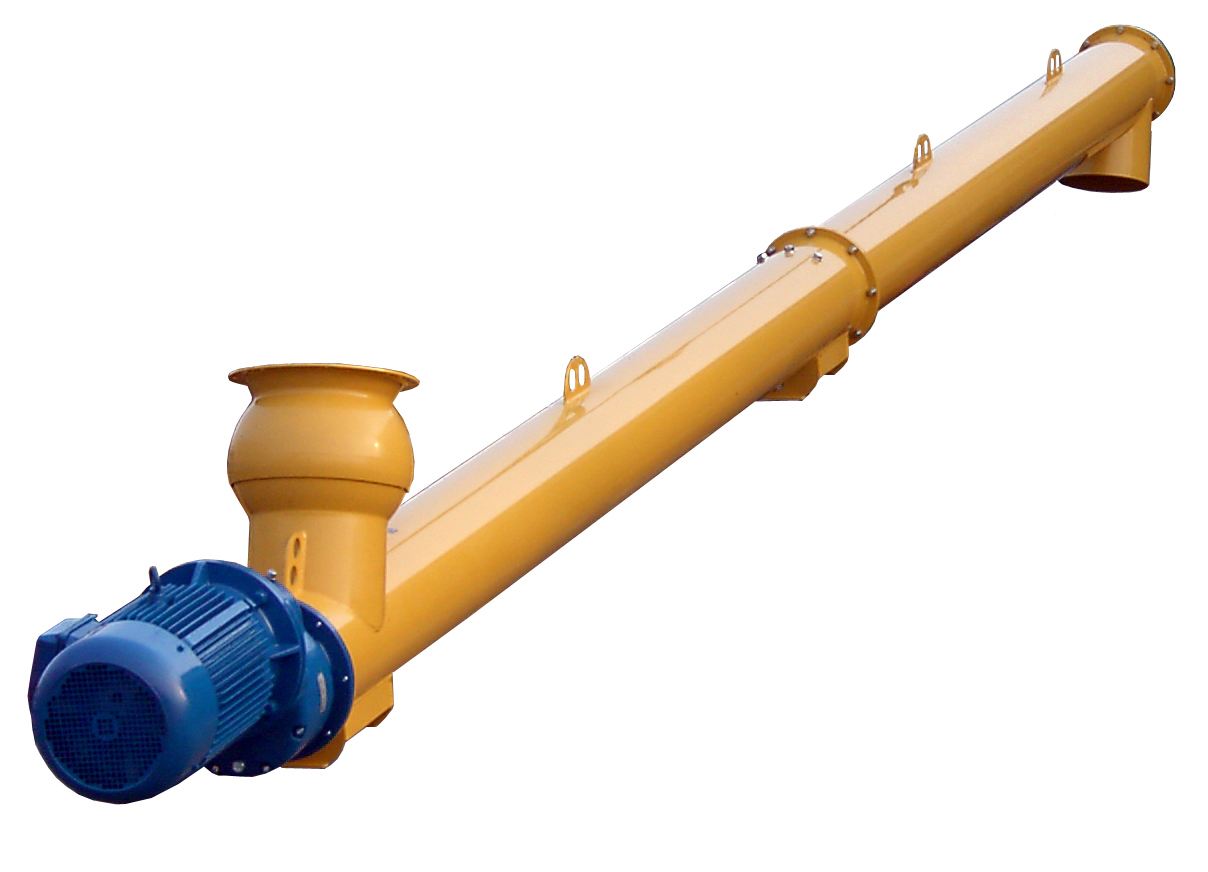

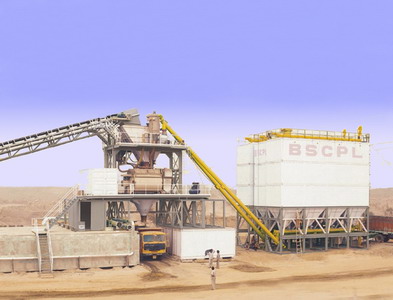

Transportador helicoidal tubular cerrado servicio pesado de 8" de diámetro y 6 metros de longitud, equipado con motor de 11 kW (15 HP) 460/690 V 60 Hz y reductor compacto. Diseñado para descarga de cemento desde silos, plantas dosificadoras y centrales de concreto premezclado, con caudal nominal de hasta 80 t/h sobre cemento de densidad 1 300 kg/m³ trabajando hasta 30° de inclinación.
A diferencia de los transportadores tipo U abiertos, el tubo cerrado tubular cerrado contiene polvos abrasivos como cemento, cal o yeso evitando emisiones a la planta y permitiendo trabajar inclinado sin pérdida de producto. La motorización se monta en boca de entrada (lado alimentación) liberando espacio en el extremo de descarga para conectar directo al equipo dosificador o al silo.
La inclinación de 30° y el paso estándar del helicoide permiten mover el cemento sin que el polvo retroceda por gravedad dentro del tubo, manteniendo el caudal estable a lo largo de los 6 m. Los soportes intermedios estándar y el cojinete estándar en boca de salida absorben la flexión propia del tramo sin generar puntos de desgaste localizado.
Características principales
| 1 | Motor eléctrico |
| 2 | Reductor (compacto) |
| 3 | Grupo de juntas del eje del reductor |
| 4 | Boca de carga |
| 5 | Tubo externo |
| 6 | Boca de inspección |
| 7 | Soporte intermedio |
| 8 | Cabezal descarga |
| 9 | Hélice |
| 10 | Anillo de elevación |
| 11 | Número de matrícula |
| 12 | Cabezal carga |
| 13 | Boca de descarga |
| 4a | Tolva volumétrica |
| Acabado | Recubrimiento en polvo antiestático previo a proceso de sandblast con un grosor nominal de 80 µm acabado en color amarillo caterpillar |
| Reductor | Compacto |
| Tipo de eje | Estándar |
| Inclinación | 30° |
| Boca de salida | Cilíndrica diámetro 8" |
| Caudal nominal | Hasta 80 T / h de cemento (densidad 1 300 kg/m³) |
| Boca de entrada | Boca de entrada universal con brida diámetro 8" |
| Motor eléctrico | 11 kW (15 HP) 460/690 V 60 Hz |
| Paso del helicoide | Estándar |
| Compuertas de inspección | Incluidas en boca de entrada y soportes intermedios |
| Tipo de soportes intermedios | estándar |
| Posición de la motorización | En boca de entrada |
| Tipo de cojinetes en boca de salida | estándar |
| F | 180 mm (300-400 mm) |
| G | 160 mm |
| M | 6 200 mm |
| P | 40 mm |
| R | 173 mm |
| Ø T | 275 mm |
| Longitud (L) | 6 000 mm |
| Diámetro (Ø D) | 219 mm |
Sí, 30° es la inclinación habitual para conectar la base del silo con la tolva de báscula. Con 6 m de longitud cubre la geometría típica de planta dosificadora de hasta 60 m³/h sin necesidad de tramos intermedios.
Para liberar la zona de descarga, que normalmente queda sobre la tolva o báscula del equipo dosificador. Facilita el mantenimiento del motor sin necesidad de plataforma elevada y simplifica la conexión eléctrica.
El ES es tubular cerrado: contiene polvo, evita emisiones a la planta y permite trabajar inclinado hasta 45°. El tipo U es canaleta abierta, solo opera horizontal o con muy poca inclinación y no contiene polvos finos.
Cemento, cal hidratada, yeso y materiales en polvo similares de densidad cercana a 1 300 kg/m³. No es apto para granulares grandes, materiales pegajosos ni productos abrasivos con partículas mayores a 5 mm.
De fábrica trae boca universal con brida en la entrada y cilíndrica en la salida, ambas en 8". ofrece bocas cuadradas, rectangulares, cónicas y juntas de goma como variantes según el equipo donde se conecte.
Engrase periódico de los soportes intermedios estándar y del cojinete estándar en el cabezal de descarga. Las compuertas de inspección incluidas en boca de entrada y soportes intermedios permiten revisar el helicoide sin desmontar el tubo.
