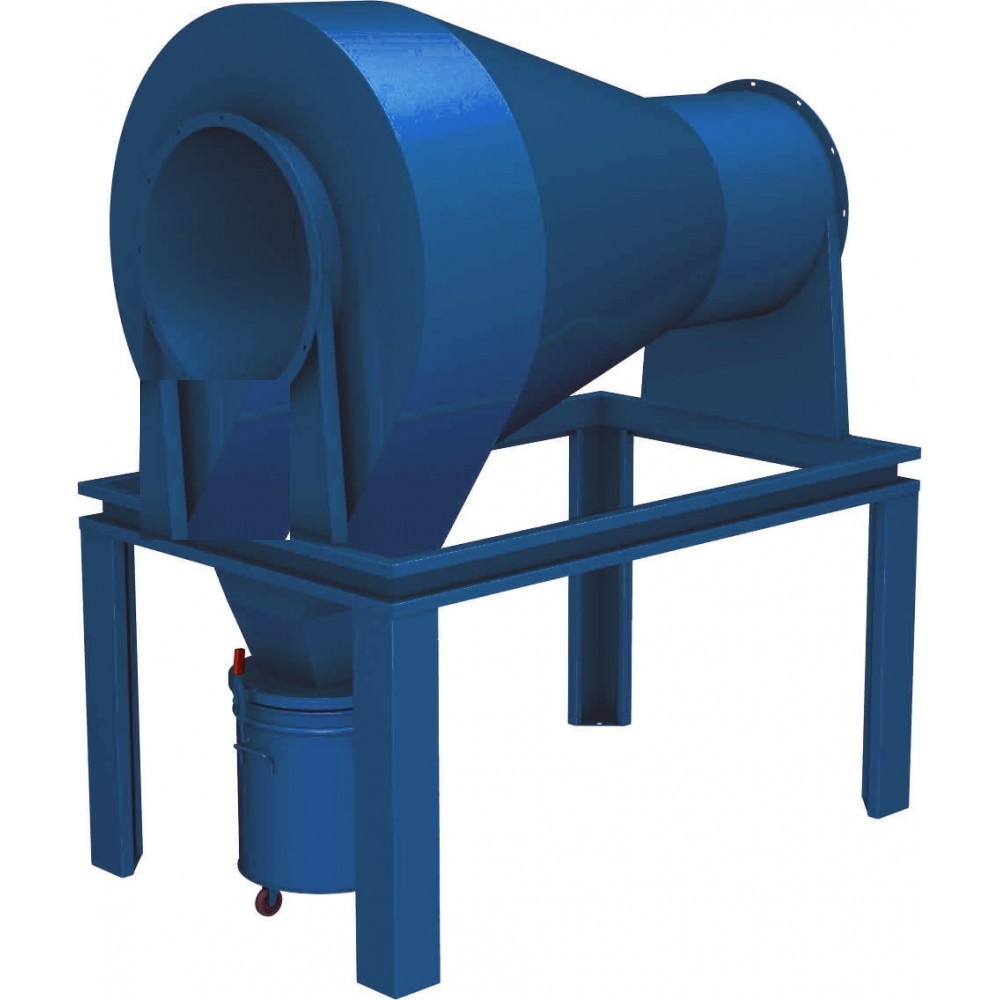

Trampa Antichispas Ciclónica Ø450 mm

Para proteger el sistema de filtración aguas abajo (cartuchos, mangas, unidad de extracción) de las partículas incandescentes generadas en corte plasma, oxicorte y otros procesos térmicos. Sin trampa antichispas, una chispa viva puede alcanzar los cartuchos y provocar ignición del polvo retenido, con riesgo de incendio o deflagración.

El aire contaminado entra en el cuerpo cilíndrico y describe una trayectoria helicoidal descendente. La fuerza centrífuga lanza las partículas incandescentes contra la pared interior, donde la velocidad cae y la chispa pierde energía cinética — se enfría por debajo del umbral de ignición antes de llegar al sistema de filtración. Las partículas ya apagadas se acumulan por gravedad en el tambor inferior.

Caudal nominal de 11000 m³/h, dimensionado para instalaciones de corte plasma de alta potencia o líneas con varias mesas de corte conectadas a un mismo sistema de extracción. La caída de presión es de 700 Pa, compatible con ventiladores industriales estándar sin penalización crítica de caudal.

No tiene elementos filtrantes consumibles. Una rejilla o un deflector estático se colmata con partículas y la pérdida de carga aumenta progresivamente — obliga a limpiarla o sustituirla. El sistema ciclónico mantiene la pérdida de carga estable en 700 Pa durante toda su vida útil y no requiere recambios.

Solo vaciado periódico del tambor inferior de recogida donde se acumulan las partículas ya enfriadas. No tiene piezas móviles, no requiere lubricación ni cambio de filtros. La periodicidad del vaciado depende del volumen de corte realizado.

Aguas arriba del filtro industrial y del ventilador de extracción — entre las mesas de corte (o las campanas de captación) y la unidad de filtración. Así, todas las chispas quedan extinguidas antes de llegar a los cartuchos o mangas, protegiendo el equipo de filtración de ignición.
