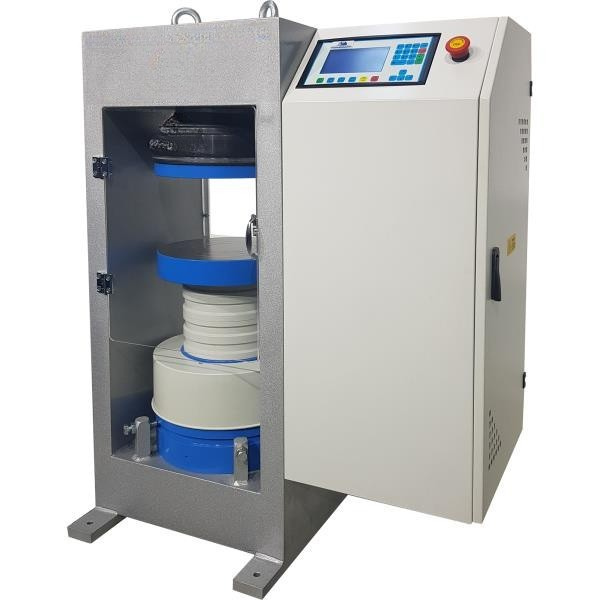

Prensa de Compresión Automática para Concreto 1500 kN (ASTM)

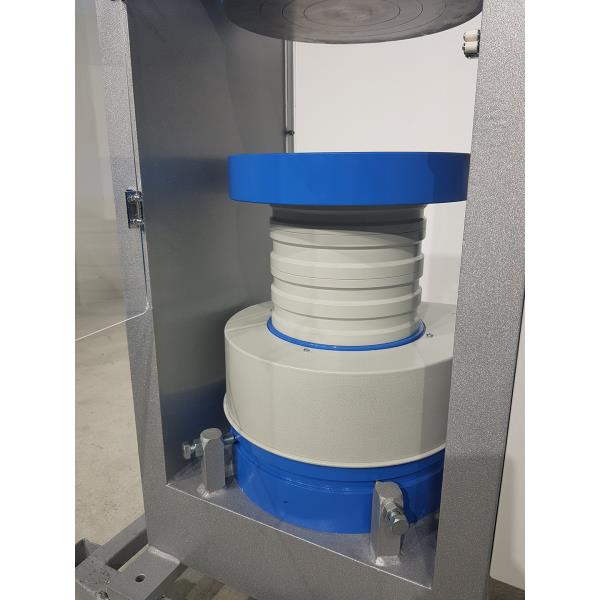

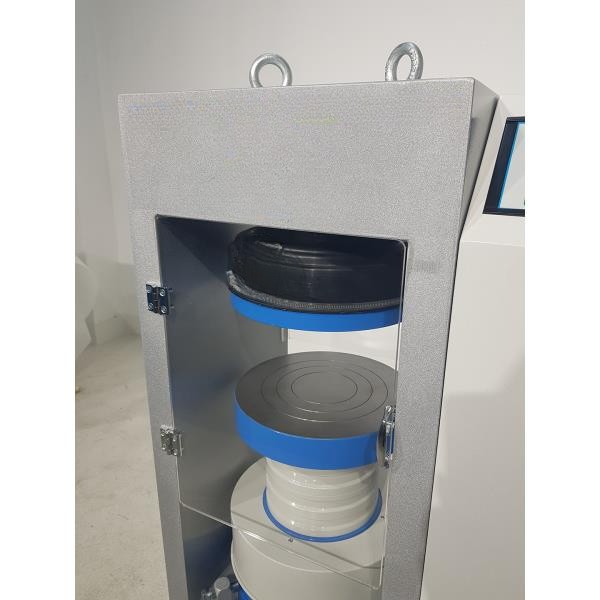

Acepta cilindros de concreto de Ø150 mm (ASTM C39) con platos Ø165 mm superior e inferior, y cubos de 100 y 150 mm. El claro vertical máximo es 365 mm y el claro horizontal 320 mm. Los platos cumplen con los requisitos de planitud y rugosidad (≤ 3.2 µm) de ASTM y EN.

Clase 1 conforme a EN 12390-4, verificada desde el 5% de la capacidad nominal. La electrónica de adquisición cuenta con ADC de 24 bits con PGA-FPGA, procesador DAQ ARM Cortex M3 a 120 MHz y lazo de control cerrado a 33 Hz para una respuesta precisa y estable.

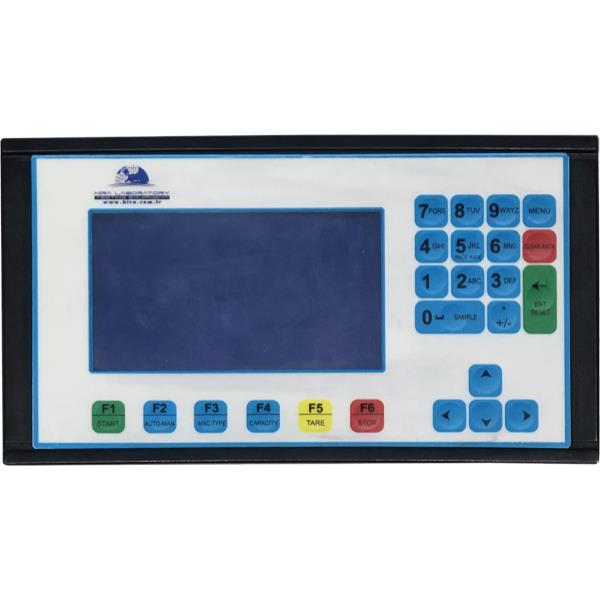

Controlador H-Touch Pro Max con pantalla TFT-LCD táctil a color de 800×480 px (65,535 colores). Procesador Display ARM Cortex M3 a 400 MHz. Presenta curva de carga en tiempo real y permite configurar velocidad de carga, unidades (kN/MPa/mm, lbf/psi/in, kgf/cm²) y parámetros del ensayo.

Válvula de presión máxima contra sobrecarga, interruptor de límite de carrera del pistón, botón de paro de emergencia, control de carga máxima por software y puertas de plexiglás transparente (frontal y trasera) que protegen al operador durante la rotura del espécimen.

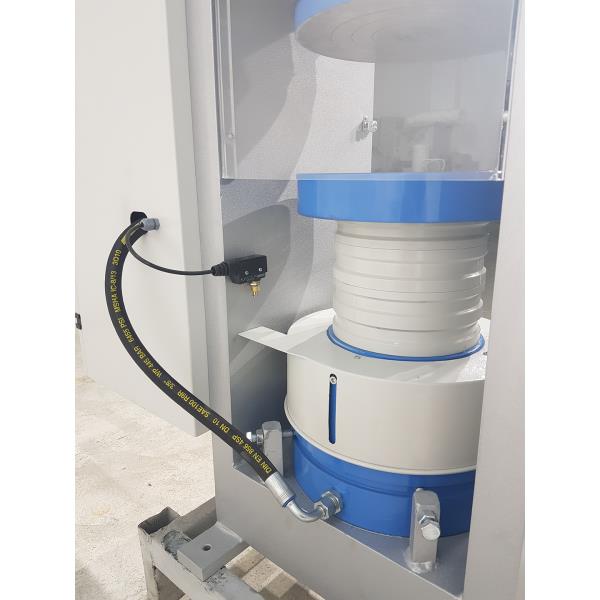

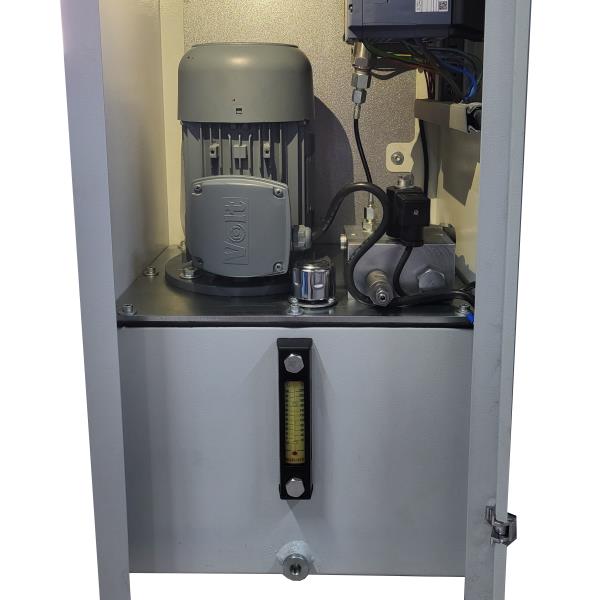

El equipo mide 790 × 380 × 930 mm (largo × ancho × alto) y pesa 600 kg. Bastidor de pared soldada. Bomba de doble etapa (engrane + pistón radial), pistón Ø230 mm, presión máxima 400 bar y depósito de 25 L de aceite hidráulico No. 46.

Cumple con ASTM C39 (cilindros), ASTM C78 (vigas por tercio central), ASTM C109 (morteros), ASTM C293 (vigas por punto central), AASHTO T22, EN 12390-3, EN 12390-4, BS 1881, NMX-C-083, NMX-C-159 y NMX-C-061.

Con una capacidad de 1500 kN y cilindros estándar de 15×30 cm, esta prensa alcanza resistencias de hasta ~85 MPa (~850 kg/cm²). Esto cubre concreto convencional (vivienda, banquetas), concreto estructural (edificios, puentes) y concreto de alta resistencia (elementos presforzados, rascacielos). Abarca el 95% de los ensayos típicos de laboratorio en México. Para concretos de ultra alto desempeño (UHPC) con resistencias superiores a 800 kg/cm² se recomienda una prensa de mayor capacidad.
