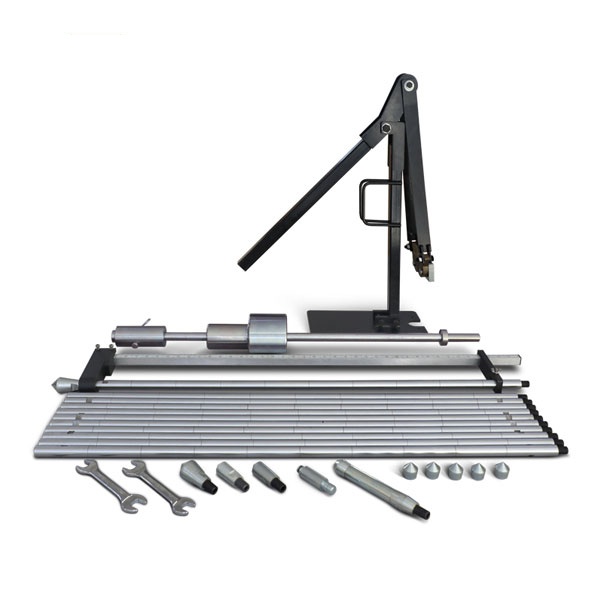

Vista frontal del penetrómetro DCP manual con martillo de 10 kg
SKU: BSS006016T0012B
Penetrómetro DCP manual portátil con martillo de 10 kg y caída libre de 500 mm para evaluación in situ de resistencia y correlación con CBR. Dimensiones 1080 × 310 × 150 mm.
Penetrómetro de cono dinámico (DCP) de operación manual con martillo de 10 kg y altura de caída de 500 mm. Diseñado para la evaluación directa in situ de la resistencia de capas de pavimento, correlación con CBR (California Bearing Ratio) e inspección de cimentaciones superficiales. El equipo es portátil y no requiere fuente de energía externa, lo que lo convierte en la herramienta estándar de campo para estudios rápidos de subrasante y subbase.

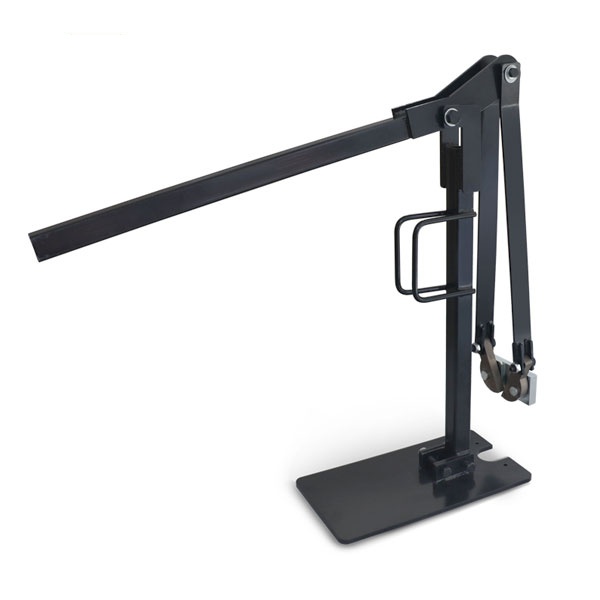

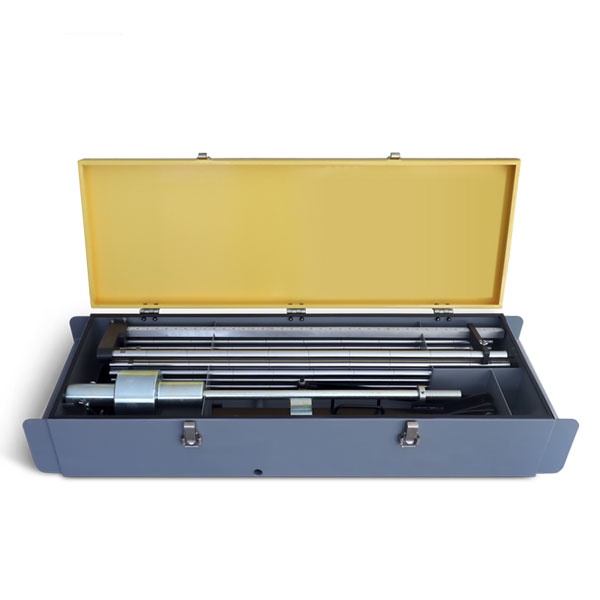

Las dimensiones compactas de 1080 × 310 × 150 mm y el peso de embalaje de 85 kg (incluyendo caja de transporte) permiten desplazarlo en vehículo de trabajo y operarlo con dos personas. Incluye dispositivo extractor de varillas integrado para recuperar el equipo después de penetraciones profundas sin dañar las varillas ni la punta.
La geometría de 10 kg con caída de 500 mm es el estándar de facto para ensayos DCP según ASTM D6951 y es la base de las curvas de correlación DCP-CBR más ampliamente publicadas en literatura técnica. La norma mexicana CMT103 referencia esta geometría para control de compactación en obras de infraestructura vial.
Aplicable en exploración de cimentaciones de zapatas, verificación de compactación en terraplenes y bases, y como herramienta complementaria a estudios de refuerzo de pavimentos existentes. El ensayo produce el índice de penetración dinámica (DPI, mm/golpe) que se convierte directamente a CBR mediante correlaciones establecidas, sin necesidad de laboratorio.
