Máquina Universal de Ensayos Hidráulica 1000 kN

Tres tipos principales: ensayo de tracción para determinar límite elástico y resistencia a la tracción de materiales metálicos, ensayo de compresión hasta 1000 kN, y ensayo de doblado en barras corrugadas de 8-20 mm de diámetro. Es exclusivamente para materiales metálicos, no para concreto.

Para varilla de refuerzo hasta 3/4" (19 mm), 300 kN es suficiente. Para varilla de 1" (25 mm) grado 60 se necesitan aproximadamente 500-560 kN, por lo que se requiere 600 kN. Esta máquina de 1000 kN cubre varilla de 1-1/4" (32 mm) en adelante, cables de presfuerzo y barras de anclaje. Para aplicaciones de mayor demanda existe el modelo de 2000 kN.

Probetas planas de 0-40 mm y redondas de 8-40 mm con las mordazas hidráulicas incluidas. Para probetas planas se requieren adaptadores de mordaza que se piden por separado. Para ensayo de doblado se utilizan barras corrugadas de Ø 8-20 mm con el aparato de doblado opcional.

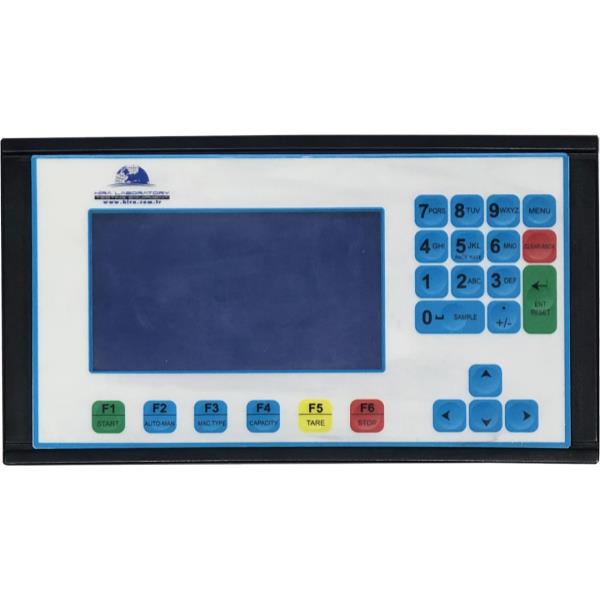

No, la unidad de control digital con pantalla LCD permite realizar los ensayos de forma autónoma, incluyendo gráfica en tiempo real de Carga vs. Tiempo. Sin embargo, se incluye software para PC que ofrece control del equipo (Start/Stop), adquisición de datos, gráficas Esfuerzo-Deformación y generación de reportes avanzados. La computadora debe adquirirse por separado.

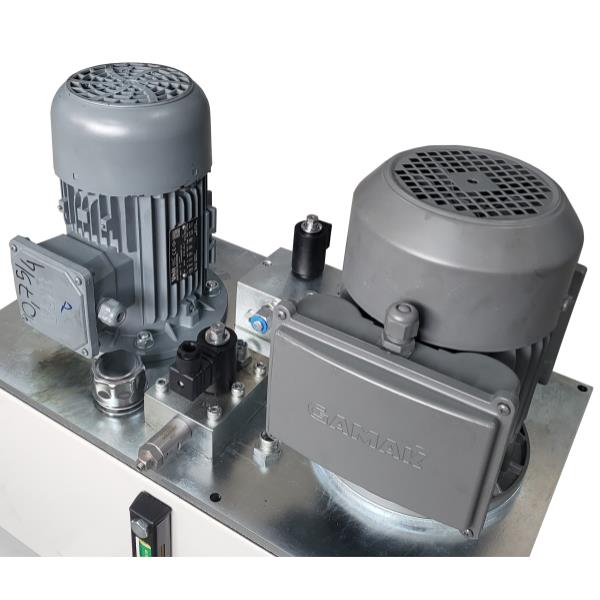

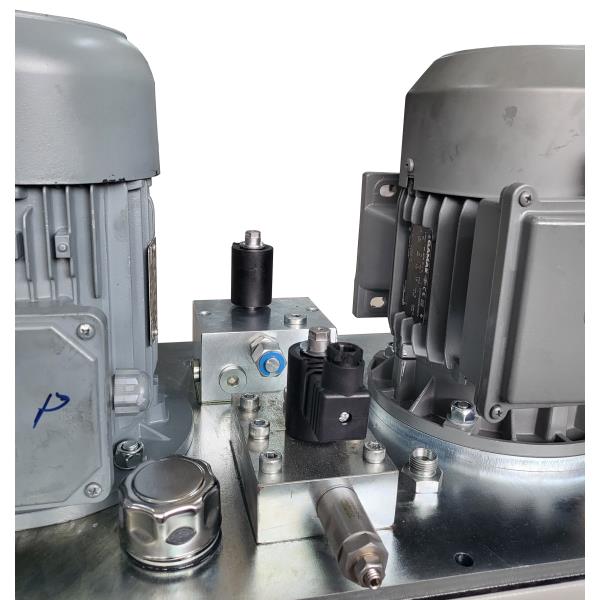

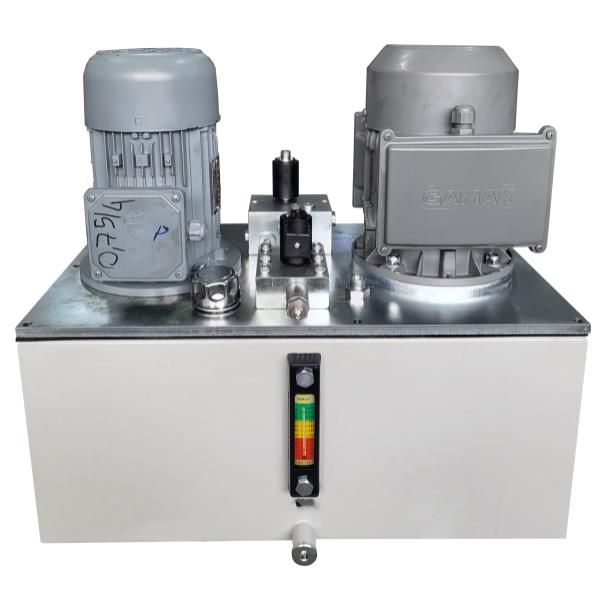

Requiere alimentación de 110 V, 50 Hz, monofásico. Se necesita piso de concreto nivelado capaz de soportar 2,150 kg (peso total del bastidor y power pack). El bastidor mide 76 × 80 × 260 cm y el power pack hidráulico 70 × 45 × 100 cm. Se recomienda cimentación aislada para evitar vibraciones durante el ensayo.

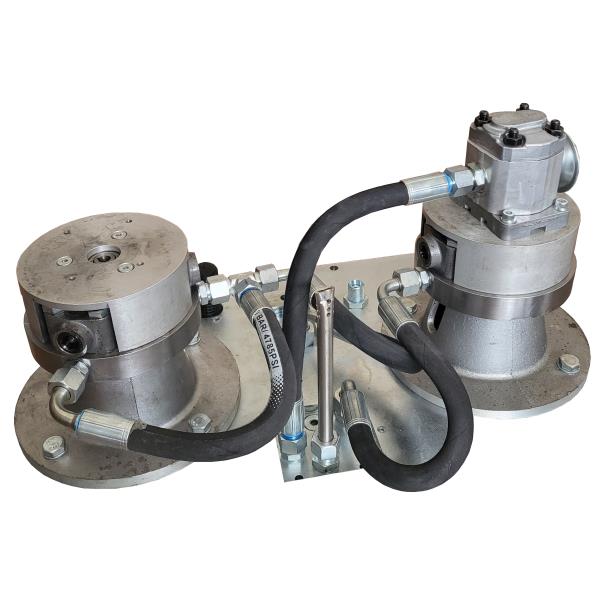

Las mordazas operan con una unidad hidráulica independiente a 400 bar, controlada por pedal. Eliminan completamente la posibilidad de deslizamiento de la probeta, garantizando mediciones de deformación correctas. Son de frente abierto para facilitar la carga de la probeta. La bomba de mordazas es de doble etapa: un engranaje de baja presión para aproximación rápida y un pistón radial de alta presión para el agarre a 400 bar.

Incluye interruptor de límite en la mordaza inferior, válvulas de retención de seguridad en el sistema hidráulico, y válvula de máxima presión para evitar sobrecarga. La máquina completa el ensayo automáticamente a la velocidad programada y regresa a la posición inicial.

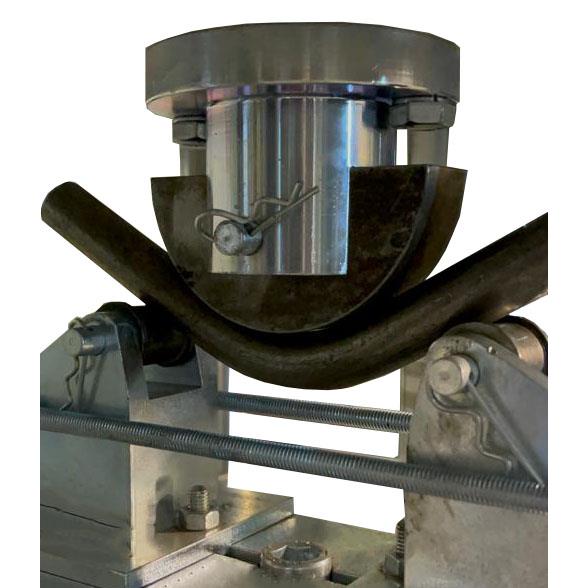

No, el aparato de doblado y los mandriles se adquieren por separado. Los mandriles están disponibles para diámetros de 8-9, 10-11, 12-14, 16-18 y 20 mm según TS 708, y de 8-9, 10-11, 12-14, 16 y 18-20 mm según TS EN 10080. El ensayo de doblado se realiza a un ángulo mínimo de 180° sobre mandril.

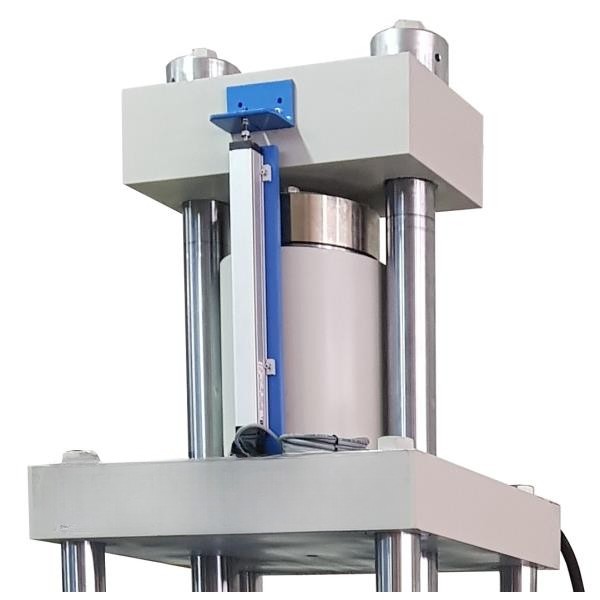

La precisión de medición de carga es de ±1% sobre el rango completo de 1000 kN, con resolución de desplazamiento de 0.01 mm. El sistema de adquisición digital registra 10 datos por segundo por canal (2 canales: celda de carga y transductor de desplazamiento). La velocidad de ensayo es ajustable de 2 a 18 mm/min con precisión de ±5%.
